수경 재배 시스템 구축기 #2

제가 준비중인 수경재배 시스템 예상 구성도 입니다.

OrangePI Board는 저의 다른 게시물에 이미 소개 되어 있습니다.



간단하게 ARM 32Bit 기반 SBC (Single-board computer) 입니다.

쉽게 말하면 Embeded 입니다.



우리가 쉽게 사용하는 스마트폰 이나 공유기 등등이 모두 Embeded 입니다.

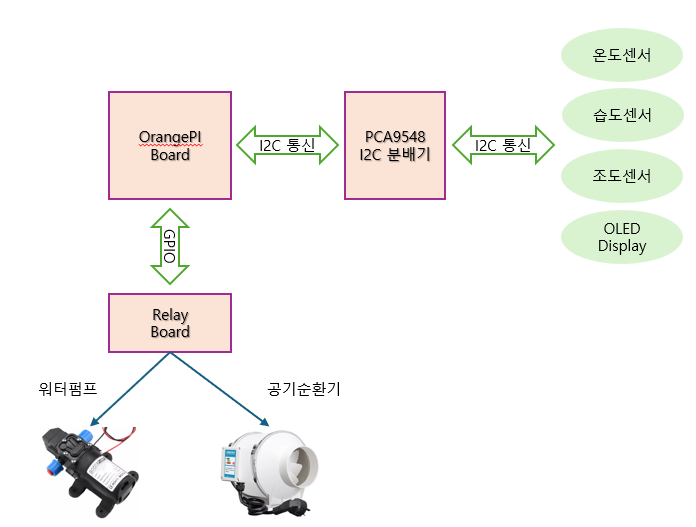

구성도





그림을 보시면 이미 OrangePI, PCA9548에 대해서는 저의 게시물에 소개글이 있습니다.



쉽게 설명 드리면 OrangePI board를 통해 PCA9548 Board와 연결하여 각종 센서를 연결하여

각각의 정보를 수집하고, 수집된 정보를 통해 워터펌프와 공기순환기를 동작 시키게 됩니다.



물론 수집된 정보들은 OrangePI내에 구성된 Database에 저장되게 됩니다.

이래야 System이 Rebootring 되었을때, 원래의 상태를 유지 할수 있게 됩니다.



OLED Display는 현재의 상태를 표시 하기 위함 입니다.

물론  OrangePI에 Web Server를 내장 시켜서 Network 역시 연결될 예정 입니다만,

주 목적이 수경재배 시스템 이기 때문에 기본 구성도에서는 제외 했습니다.



알리 XXX 로 주문한 Relay Board가 곧 도착 예정 입니다.

다음 이야기는 Relay Board가 도착하면 소개 하겠습니다.
