U-Boot Boot Partition 고찰..

수경재배 시스템을 구축하기 위해서 가지고 있는 Embeded Board를 OrangePI를 사용하고 있습니다.

저의 다른 게시글을 보시면 찾을 수 있습니다.



일단 전 Embeded 전문 개발자는 아닙니다. 서버 개발자 이긴 한데...  ㅎㅎ



일단 제조사에서 제공하는 O/S Image가 좀 구닥다리 라서 최신 O/S로 사용하고 싶은

욕심에 새로이 만들어 보기로 했습니다.



Linux Disk Partition 구조



PC와 달리 Embeded Board에서는 주로 U-Boot를 사용합니다.

정말 다양한 기능을 제공하기 때문이죠....  기능설명은 다음에 하죠..



다음 아래의 내용은 MBR (Master Boot Record) 구조 입니다.

0KB	0	8KB	Unused, available for an MBR or (limited) GPT partition table
8KB	16	32KB	Initial SPL loader
40KB	80	-	U-Boot proper



위 표에서 보이는 것은 Disk Secter의 Offset에 따라 정보가 다릅니다.



0번째 secter에는 0 or 1 의 플래그를 사용합니다. BIOS에서 이부분을 read 하여 1 이면 Boot Partition으로

인식하게 되어 Booting 절차를 수행 하게 됩니다.



보통은 8k 위치에서 부터 u-boot binary를 퓨징(wirte) 합니다.

dd if=u-boot.bin of=/dev/sdb bs=1024 seek=8



보통은 위에서 처럼 퓨징 하게 됩니다. 저의 경우 /dev/sdb device가 sdcard 입니다.



GPT (Guid Partition Table)



MBR은 4개 까지만 Partition을 사용 할 수 있습니다. Embeded 에서는 사실 큰 의미는 없겠지만

어떤 Embeded에서는 보다 많은 Partition을 할 수도 있겠죠.....



그래서 나온것이 GPT 방식 입니다... GPT 에 대한 내용은 검색을 해보면

많은 정보가 나오기 때문에 패쓰~~ 합니다. ㅎㅎ

SD CARD에서 U-Boot로 부팅

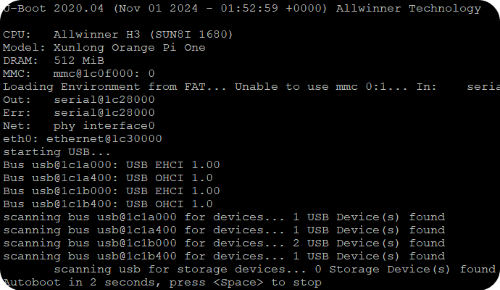

위 그럼에 보면 SD Card에 퓨징 후 부팅 한 내용 입니다.
